工况概况

山西某洗煤厂需定制一组特殊规格介质锥体/锥桶，具体参数如下：

主体直径：3000mm

小口径端：1000mm

垂直高度：4000mm

介质特性：煤粉煤灰输送



材料性能指标

氧化铝含量：       ≥92%

密度：             ≥3.8g/cm3

莫氏硬度(MOHS):    ≥9.0

维氏硬度(VICKERS): ≥1150

洛氏硬度（HRA）:   ≥86

冷压强度:          ≥850MPa

陶瓷厚度:          10mm

抗弯强度:          ≥350MPa



结构设计要点

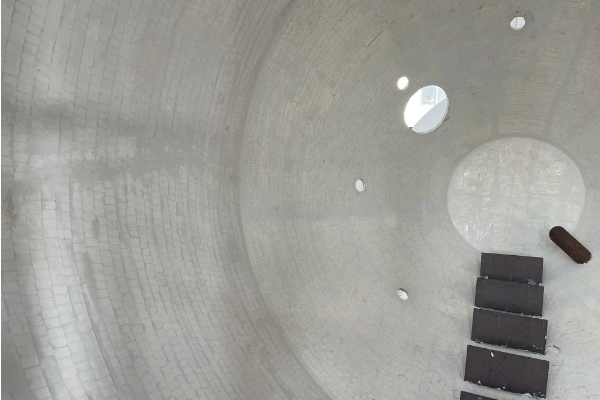

分段式陶瓷布局：直段采用卡槽式陶瓷片，锥口过渡区采用马赛克式陶瓷片 ，使陶瓷片之间互相镶嵌衔接，具有整体防脱的性能，不采用焊塞结构；

洗煤厂煤粉煤灰输送介质锥体的设计应满足防磨、防脱落、可焊性好的要求；

介质锥体内表面应平整光洁，无毛刺、毛边、多肉或缺肉，无裂纹、疏松、气孔或气泡；

耐磨陶瓷片装贴紧密贴紧管内壁、且拱形成圈，陶瓷片装贴平整并尽可能形成光滑面。每相邻的陶瓷片的高低差小于0.5mm，陶瓷片的拼接处的间隙不得大于0.5mm。

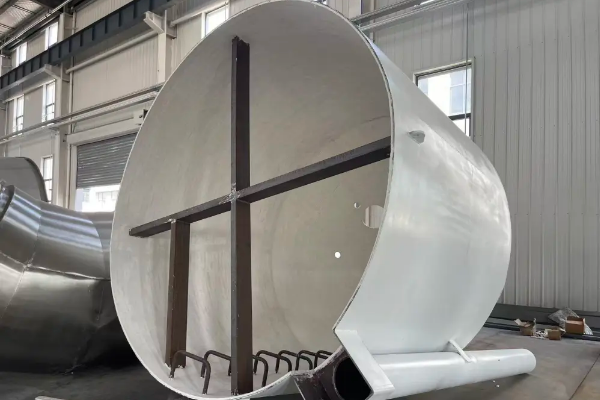

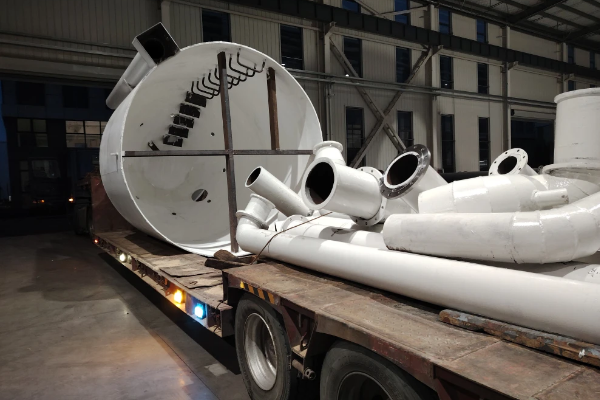

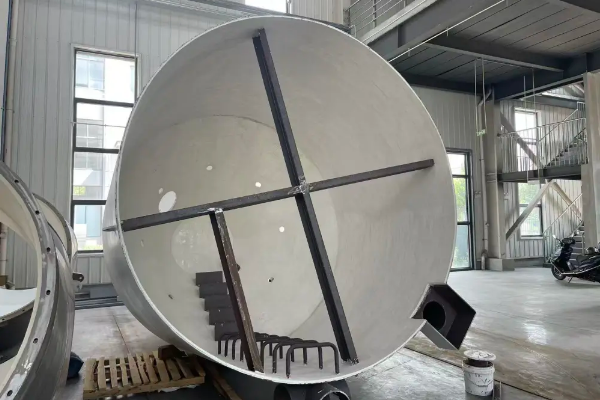

目前，洗煤厂煤粉煤灰输送介质锥体内部陶瓷片已全部粘贴完成，正发往客户手中！
