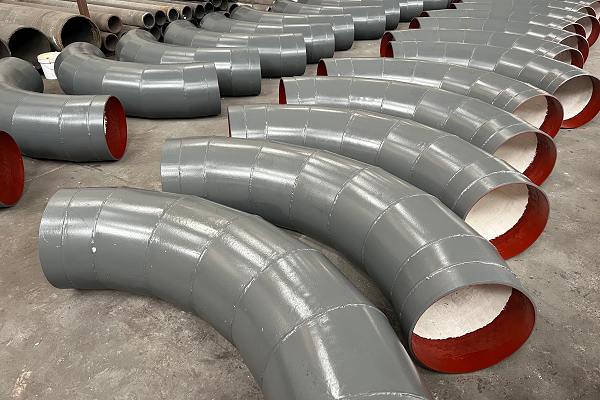

衬陶瓷的大半径弯头灰管 ，简单说就是外层碳钢、内衬氧化铝陶瓷（92瓷、95瓷）、弯曲半径≥5D的输灰用弯头，主打高耐磨、低阻力、长寿命，是电厂、水泥厂、化工厂气力输灰系统的核心管件。

一、衬陶瓷的大半径弯头灰管结构与材质

外管（基体）：Q235B/20# 碳钢无缝管，提供强度与焊接性，壁厚按压力等级选（Sch10～Sch40）。

内衬陶瓷：92%～95% 氧化铝（Al₂O₃），莫氏硬度 9.0，HV1100+，耐磨性强。

大半径（R）：标准R≥5D（D = 管径），常用 R=5D/6D/8D/10D；相比 R=3D 小半径，阻力小、积灰少、磨损轻。

背包加强（可选）：弯头背弧（磨损严重区）加碳钢背包，内填耐磨材料，进一步抗冲击、防磨穿。

二、衬陶瓷的大半径弯头灰管核心优势

耐磨强：陶瓷层硬度远超钢材，粉煤灰、煤粉等高硬度颗粒冲刷下，寿命比普通碳钢弯头长。

低阻防堵：大半径 + 光滑陶瓷内壁，物料转向平缓、涡流少、积灰少，明显降低堵管概率与输送能耗。

耐温防腐：陶瓷耐温 - 50℃～700℃，耐酸碱、防垢，适配干灰、湿灰及轻微腐蚀工况。

安装维护简便：法兰或焊接连接（焊在管端裸管段），可直接替换旧弯头，免频繁检修、降停机成本。

三、衬陶瓷的大半径弯头灰管制造工艺

自蔓延高温合成（SHS）：离心 + 高温反应，陶瓷层与钢体冶金结合，强度高、抗振动、不易脱落。

陶瓷贴片：错缝粘贴氧化铝瓷片（厚6～30mm），耐高温无机胶固定，适合大口径、非标。

衬陶瓷大半径弯头灰管常见FAQ

FAQ1：什么是衬陶瓷大半径弯头灰管，核心适用场景是什么？

该管件以碳钢为基体，内壁衬高铝耐磨陶瓷，曲率半径≥1.5D。主要用于电厂、水泥厂、化工厂等场景，输送粉煤灰、细炉渣等干灰物料，有效解决管道弯头磨损、堵管、漏灰问题。

FAQ2：大半径（1.5D及以上）陶瓷衬里弯头和普通小半径弯头有什么区别？

小半径弯头转弯急促，物料易产生涡流，冲刷磨损严重、易堵管漏灰。大半径弯头流道平缓，输送阻力小、物料冲击弱，运行更平稳，使用寿命较小半径弯头提升50%以上，适配连续输灰工况。

FAQ3：陶瓷衬里弯头主要有哪些生产工艺，怎么选型？

主流为粘贴式和焊接式。粘贴式性价比高，适用于中低速、无大块物料的常规输灰工况；焊接式陶瓷结合强度高、防脱落，适配高流速、含粗颗粒、高频冲击的严苛工况。

FAQ4：对比双金属、铸石弯头，陶瓷衬里大半径弯头有哪些优势？

相较于双金属、铸石弯头，该管件重量更轻、输送阻力更小，耐磨、防腐性能更优异，不易结垢堵管。同时使用寿命更长，后期维护成本低，综合使用性价比远超传统耐磨弯头。
