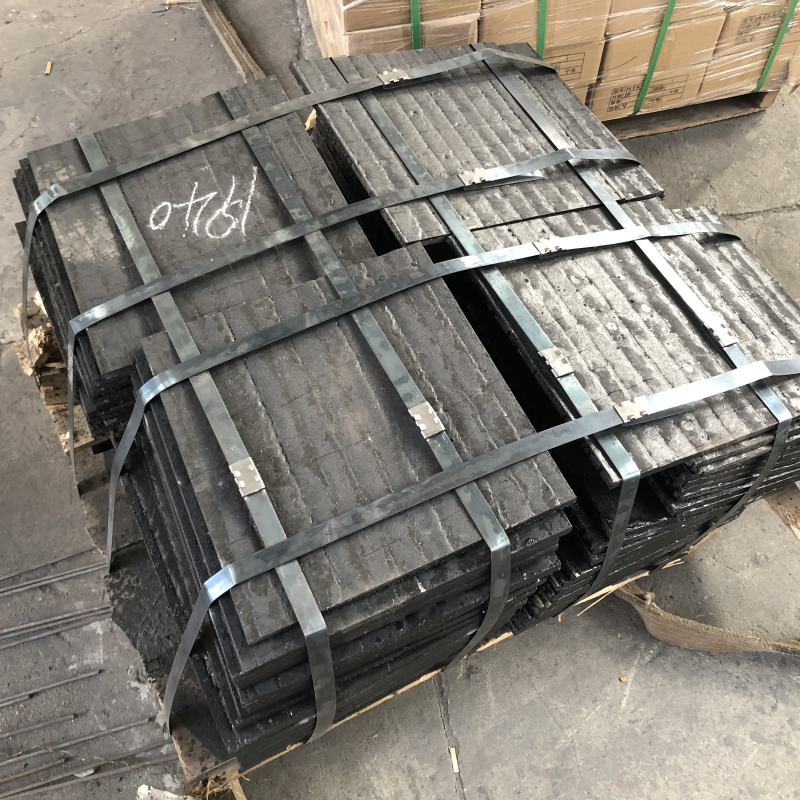

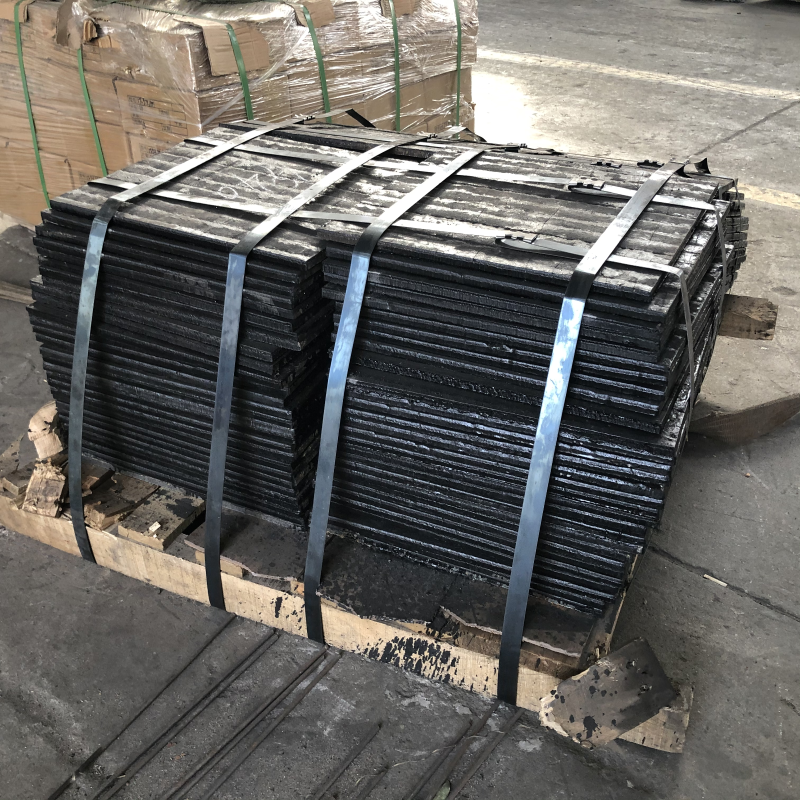

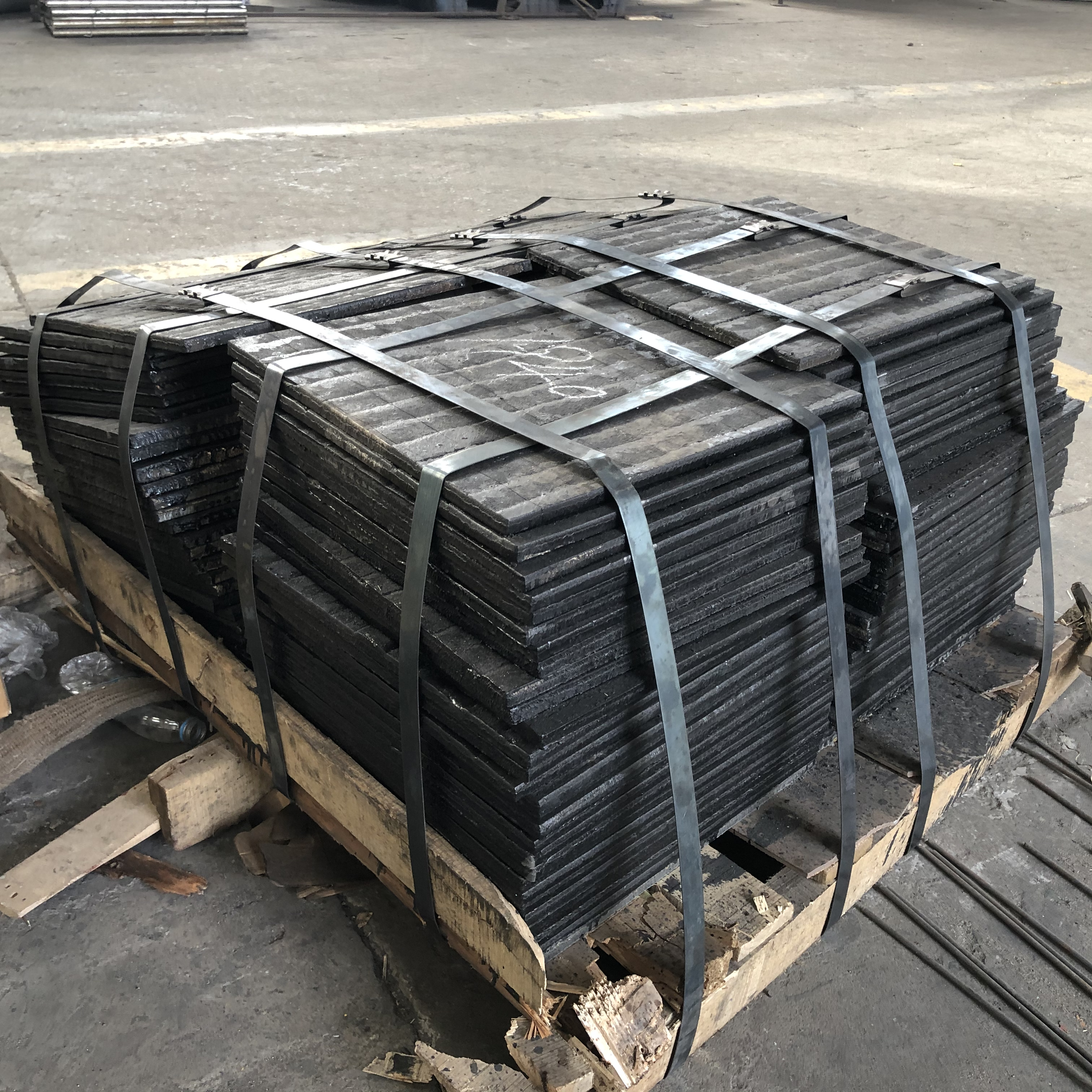

在矿山作业场景中，堆焊耐磨衬板是保障设备运行、延长使用寿命的关键部件。其中，高铬合金堆焊衬板是核心品类，同时还有针对特定需求设计的韧性优化型、抗腐蚀型等定制化产品，能够依据矿山设备的类型以及实际磨损强度进行适配。堆焊合金耐磨衬板

    各类堆焊衬板均选用低碳合金钢作为基材，这种基材在焊接和加工性能方面表现出色，具备可切割、钻孔、折弯等特性。这使得衬板能够根据矿山设备异形部位的形状进行定制加工，从而满足不同机型的安装要求。

    在选择堆焊衬板时，并非单纯追求厚度和硬度，而是需要综合考量物料特性、设备类型以及磨损强度这三个关键维度。在此基础上，着重把控衬板的厚度、合金成分以及堆焊工艺这三个核心要素。

    1、耐磨层厚度选择要点

    耐磨层的厚度对衬板的使用寿命和设备负荷有着直接影响，应根据磨损强度进行分级选择：

    轻度冲刷磨损场景：像溜槽、料斗侧壁这类部位，通常面临的是轻度冲刷磨损。此时，选择耐磨层厚度为 3 - 6mm 的衬板较为合适，既能有效控制成本，又能满足使用需求。

    中度研磨磨损场景：球磨机筒体、细破机衬板等部位，会受到中度研磨磨损。对于这些部位，耐磨层厚度选择 6 - 12mm，可以在耐磨性和韧性之间达到平衡，确保衬板在使用过程中既耐磨又不易破裂。

    重度冲击磨损场景：粗破机颚板、圆锥破轧臼壁等部位，承受着重度冲击磨损。针对这类情况，耐磨层厚度应选择 12 - 20mm，以抵御强烈的冲击和深凿削磨损，保证衬板的使用寿命。

    异形易磨部位：进料口、转角处等异形部位，由于形状特殊，磨损情况较为复杂且容易局部先磨损。因此，这些部位的耐磨层厚度应加厚至 15mm 以上，避免因局部磨穿而导致整个衬板失效。

    合金成分匹配策略

    不同的工况和物料特性对衬板的合金成分有着不同的要求：

    2、 高硬度矿石工况

    当处理铁矿石、玄武岩等莫氏硬度≥7 的高硬度矿石时，应选用高铬含量（Cr≥25%）的堆焊层。高铬含量能够有效提升衬板的抗磨粒磨损能力，延长衬板在高硬度矿石环境下的使用寿命。

    大块物料强冲击工况：在面对大块物料强冲击的工况时，单纯提高铬含量可能会导致衬板韧性不足，容易崩裂。因此，应适当降低纯铬比例，增加镍、锰合金的含量，以提升衬板的韧性，增强其抵抗冲击的能力。

    潮湿腐蚀环境工况：在潮湿腐蚀环境中，衬板容易生锈，锈蚀会加速磨损过程。为了应对这种情况，应选用 Cr≥30%的抗腐蚀合金体系，这种合金体系能够有效避免衬板锈蚀，从而减少因锈蚀导致的磨损。

    高温矿山工况：在井下高温环境或处理焙烧后物料的高温矿山场景中，衬板需要在高温下保持较高的硬度。此时，应添加钼元素，钼元素能够提升衬板的红硬性，使衬板在高温下硬度衰减率≤5%，确保衬板在高温工况下依然具备良好的耐磨性能。

    3、堆焊工艺选择要点

    堆焊衬板通常采用明弧自动堆焊工艺。这种工艺能够保证焊道均匀，避免出现气孔、夹渣等缺陷，使耐磨层与基材实现冶金结合，从而杜绝使用过程中出现剥落的情况。与之相比，手工堆焊产品存在硬度不均、结合力差等问题，容易出现局部快速磨损的现象，因此应尽量避免选择手工堆焊产品。同时，为了减少现场安装难度，应优先选择可定制化加工的产品，这类产品能够根据设备尺寸进行切割、坡口等加工处理，使安装过程更加便捷。

    此外，在选型过程中，还需要仔细核对衬板的整体硬度分布、结合强度、冲击功等核心参数。不能仅仅以表面硬度作为判断标准，因为过于追求高表面硬度可能会导致衬板出现“硬而脆”的问题，无法适应矿山复杂多变的工况。只有综合考虑各个参数，才能选择到真正适合矿山作业需求的堆焊耐磨衬板。
