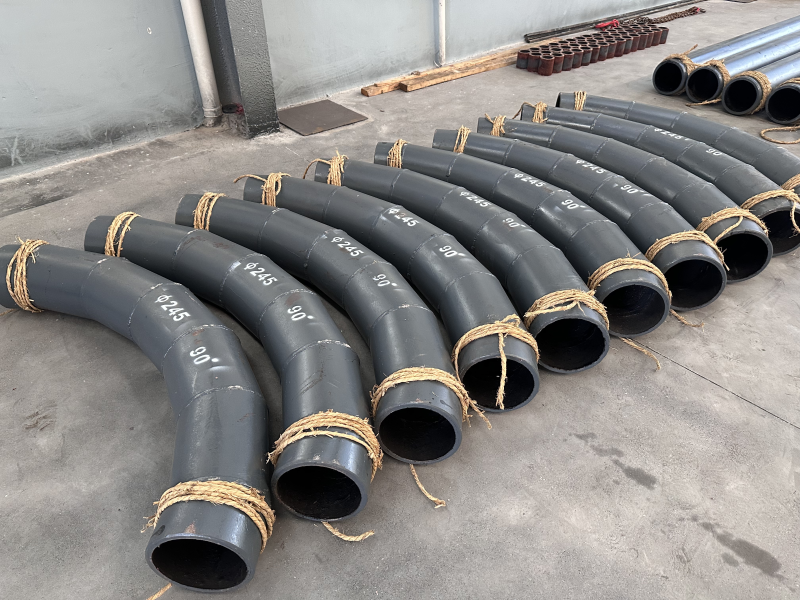

在工业管道输送体系里，弯头作为关键部件，是磨损与故障的高发区域。普通碳钢弯头在煤粉、矿粉、灰渣、水泥熟料等介质的持续冲刷下，常常在短短几个月甚至几周内就出现磨穿泄漏的情况；即便采用合金弯头，其使用寿命也难以满足连续生产的需求。而烧结耐磨陶瓷弯头 ，凭借氧化铝陶瓷（Al₂O₃含量≥95%）所具备的高硬度与高耐磨性，使用寿命能达到普通弯头的 10 - 20倍，无疑是高磨损工况下的理想选择。不过，若选型不当，不仅会造成更换成本增加，还会引发一系列隐性成本浪费。接下来，为你详细介绍烧结耐磨陶瓷弯头的选型要点。

一、选型不当的后果：成本与效率的双重损失

在工业输送场景中，弯头一旦出现问题，影响的不仅仅是自身的更换，更会波及整个生产流程。普通弯头频繁损坏，会导致生产线停机检修，影响生产进度；更换弯头需要耗费人力、物力和时间成本，增加运营成本；而且，故障还可能引发安全事故，造成更大的经济损失。因此，选型烧结耐磨陶瓷弯头至关重要。

二、烧结耐磨陶瓷弯头选型的五大关键要素

（一）介质特性：选型的基础依据

介质特性是选型的首要考量因素，它直接决定了陶瓷的材质、厚度以及工艺选择。具体可从以下三个方面进行分析：

颗粒硬度：输送莫氏硬度达到7级及以上的介质，如石英砂、矿渣、水泥熟料等，由于这些介质硬度高，对弯头的磨损严重，因此陶瓷层厚度应不低于 6mm；而对于输送煤粉、粉煤灰等中等硬度介质的情况，陶瓷厚度在4 - 6mm就能满足使用需求。

颗粒大小与浓度：大颗粒、高浓度的介质具有更强的冲刷力，弯头外侧容易出现局部磨穿的现象。在这种情况下，建议选用背包加厚型弯头，或者将陶瓷层加厚20% - 30%；对于细粉、稀相输送介质，选用标准厚度的陶瓷弯头即可。

腐蚀性：烧结陶瓷本身具有良好的耐酸碱腐蚀性能，但如果介质中含有强酸、强碱或盐雾等成分，就需要确认陶瓷的纯度以及外层钢管的防腐处理情况，以防止钢管外壳锈蚀失效。

（二）工作温度：工艺选择的关键指标

温度是选型过程中必须严格把控的“红线参数” ，不同工艺的烧结陶瓷弯头其耐温上限存在很大差异，超温使用必然会导致故障发生。

常温工况（≤150℃）：贴片式陶瓷弯头是不错的选择，它具有性价比高、安装便捷的优点，适用于常温气力输送、细粉输送等场景。

中温工况（150℃ - 350℃）：此工况下应选用点焊装卡式或无机粘接工艺的弯头，这样可以避免高温导致粘接剂老化，进而引发陶瓷片脱落的问题。

高温工况（350℃ - 900℃）：必须选用SHS 自蔓燃烧结陶瓷弯头，该工艺采用冶金结合方式，使陶瓷与钢管熔为一体，具有耐高温、抗热震的特点，非常适合电厂煤粉、高温烟气、冶金炉渣等高温场景。

（三）系统压力：安全运行的保障

系统压力决定了外层钢管的材质与壁厚，是确保弯头安全运行的基础。

低压系统（PN≤1.6MPa）：选用Q235B 碳钢外壳，标准壁厚即可满足使用要求。

中高压系统（PN≥2.5MPa）：应选用20# 无缝钢管或合金钢外壳，并根据压力等级适当加厚壁厚，以防止管道变形、爆裂等安全事故的发生。在选型时，必须提供准确的设计压力和试验压力，严禁用低压弯头替代高压弯头使用。

（四）管径与弯曲半径：输送效率与耐磨效果的平衡

管径与弯曲半径对物料流速、磨损速率以及安装空间都有着重要影响。

管径：应按照管道公称通径（DN）进行匹配，常见的规格有DN50 - DN1200 。确保弯头与原有管道无缝对接，避免因变径导致流速突变，进而加剧磨损。

弯曲半径：优先选用1.5D国标弯曲半径的弯头，这种弯头流阻小，物料冲刷均匀，磨损程度低；如果安装空间受限，可选用 2D - 3D半径的弯头；不建议选用小于1D的短半径弯头，因为短半径弯头会使物料冲击集中，导致弯头寿命缩短 50%以上。

角度：常用的弯头角度有90°、45° ，对于特殊工况，还可以定制60°、120° 等角度的弯头，根据实际需求选择即可。

（五）工况环境：延长使用寿命的细节考量

现场环境会间接影响弯头的使用寿命，因此在选型时需要主要关注以下方面：

安装位置：如果弯头安装在露天、潮湿或腐蚀性环境中，需要对外层钢管进行防腐涂装处理，如涂刷油漆、镀锌等；对于安装在室内干燥环境中的弯头，可选用标准防腐处理。

震动与冲击：在震动大、频繁启停的工况下，应选用冶金结合型烧结陶瓷弯头，这种弯头抗冲击性更强，能有效避免陶瓷开裂。

输送方式：气力输送的流速通常较高（≥20m/s），磨损更为严重，因此需要加厚陶瓷层；浆体输送则需要兼顾耐磨与耐腐蚀性能，应选用致密性更高的烧结陶瓷。
