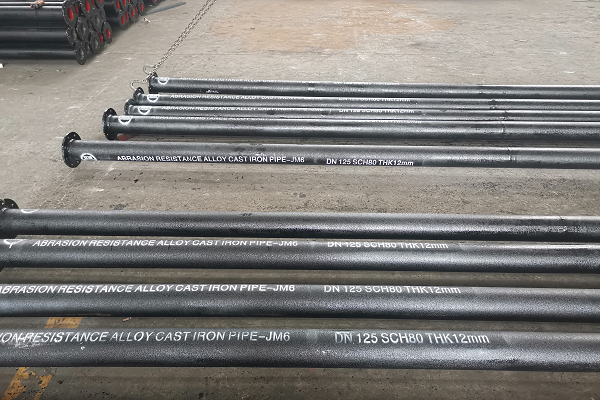

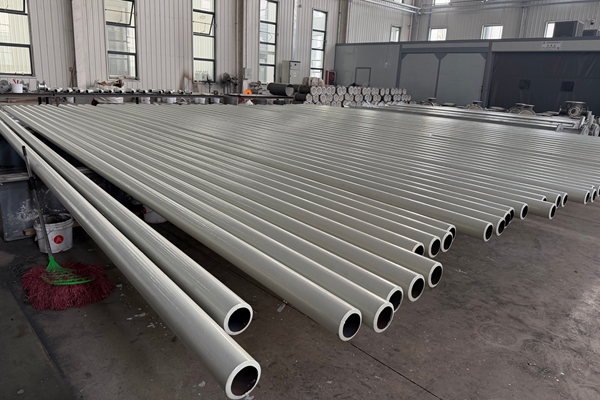

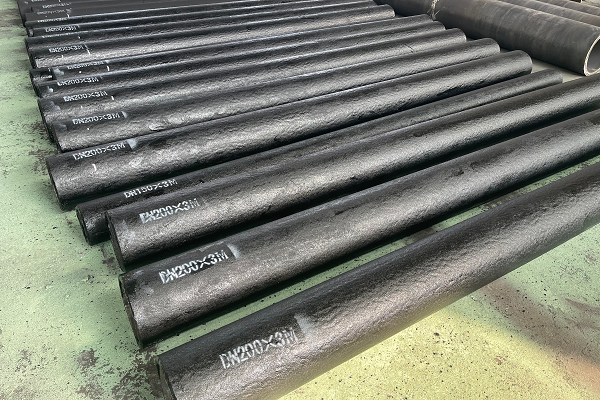

在冶金、港口及沿海电厂中，输送"海水渣"（即经海水冷却后的高炉水渣或脱硫灰渣浆）的管道长期承受高速含砂海水与硬质颗粒的冲刷磨蚀，普通碳钢管往往在数月内就会被磨穿。为此，工程上广泛采用稀土合金耐磨直管(如 ZG40CrMnMoNiSiRe 中碳稀土耐磨铸钢)。输送海水渣稀土合金耐磨直管 的硬度是多少？

这类管材关键的抗磨指标就是硬度。输送海水渣稀土合金耐磨直管（ZG40CrMnMoNiSiRe 牌号）的典型洛氏硬度为 HRC 40～50，对应布氏硬度约 HB 380～450，兼顾了一定的韧性和焊接性，适合含冲击载荷的工况。而用于更强磨蚀环境、内衬高铬稀土抗磨白口铸铁（ KmTBCr15Mo、KmTBCr26 等牌号）的整体铸造或双金属复合耐磨直管，淬火硬化后的洛氏硬度通常达 HRC 55～62（部分 Cr26/Cr28 高铬型可达 HRC58～65），换算布氏硬度约 HB 550～650，显微碳化物本身硬度高达 HV 1500～1800，是其耐磨性的根源。

需要提醒的是，硬度并非越高越好——HRC 超过60的高铬铸铁韧性偏低，在强冲击工况下可能出现脆裂。因此这种以 "冲刷磨损为主、冲击较小"，输送海水渣稀土合金耐磨直管还是适宜的。正规产品出厂应附带硬度检测报告（通常表面采用洛氏 HRC 标尺检测），采购时建议核对其材质牌号与实测硬度是否在上述范围内，避免因硬度不足导致过早磨穿或因过硬而脆断。

常见问题 FAQ（输送海水渣稀土合金耐磨直管）

Q1：输送海水渣一般选用哪种材质的稀土耐磨直管？

A：中低磨蚀选 ZG40CrMnMoNiSiRe 稀土耐磨铸钢（HRC≥40）；高磨蚀选 KmTBCr15Mo 或 KmTBCr26 高铬稀土铸铁内衬（HRC 55～62）。

Q2：硬度用 HRC 还是 HB 表示？检测依据是什么？

A：现场多用洛氏 HRC（GB/T 230.1），高铬铸铁也可测布氏 HBW（GB/T 231.1），以厂家材质报告标注为准。

Q3：硬度越高耐磨寿命一定越长吗？

A：不一定。硬度提升耐磨性，但过高（>HRC 63）会明显降低韧性，在有强烈冲击或热震时可能开裂，需按工况平衡。

Q4：这种管能直接焊接吗？

A：中碳稀土耐磨铸钢（HRC 40～48 级）可焊接但需预热及焊后缓冷

Q5：在海水中使用会不会腐蚀？

A：高铬稀土合金含 Cr、Ni、Cu 等元素，耐 Cl⁻ 点蚀及海水腐蚀能力明显优于普通碳钢，但在强酸性或高 Cl⁻ 严苛环境下仍建议做阴极保护或涂层辅助。
