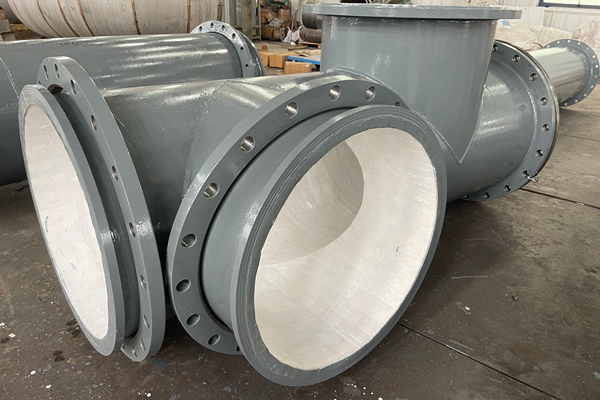

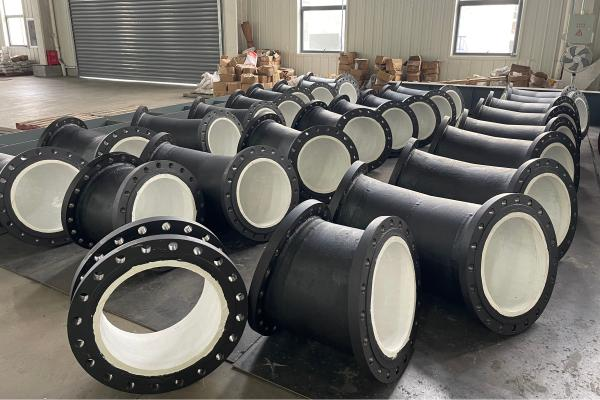

陶瓷复合耐磨管道 的核心是实现陶瓷耐磨层与金属基管的牢固复合，根据复合方式、温度条件的不同，主流工艺可分为2大类，也是行业内应用广泛的技术路线。

一、陶瓷复合耐磨管道生产工艺全解析

1、自蔓燃高温合成工艺（SHS工艺）

核心原理：将铝粉、氧化铁等原料按比例混合制成 “铝热剂”，与陶瓷粉末一同装入金属基管，通过点火引发铝热反应（放热化学反应），瞬间产生 2500℃以上高温，使陶瓷粉末熔融烧结，同时金属基管内壁微熔，实现陶瓷层与金属管的冶金结合。

衍生工艺：离心自蔓燃工艺 —— 在反应过程中对管道施加离心力，让熔融陶瓷均匀附着在金属管内壁，适用于大口径管道生产。

2、粘接复合工艺（常温复合工艺）

核心原理：采用高性能耐磨粘接剂，将预制好的陶瓷片或陶瓷环粘贴在金属基管内壁，通过固化处理实现复合。

工艺流程：

陶瓷片制备：将氧化铝陶瓷粉（AL2O3含量≥92%）经干压成型、高温烧结（1670-1700℃）制成标准尺寸陶瓷片

钢管预处理：喷砂除锈、清洗、干燥

涂胶粘贴：在钢管内壁均匀涂布耐高温环氧树脂胶或陶瓷胶（耐温可达350℃），将陶瓷片按错缝方式粘贴

固化处理：常温固化24小时或加热固化（80-120℃保温2~4小时）

焊接加固（可选）：对于点焊装卡式工艺，在陶瓷片预留孔位进行点焊，再用陶瓷盖帽密封焊点

适用场景：小批量、异形管道的耐磨处理。

二、各工艺核心优点对比

Q1：生产工艺会影响陶瓷复合管道的耐温、耐压性能吗？

A1：会。自蔓燃工艺耐温可达800℃以上，耐压≥10MPa；粘接工艺耐温≤200℃（依赖粘接剂），耐压≤6MPa；冷喷涂工艺耐温、耐压性能居中，适合中低温工况。

Q2：小口径/异形陶瓷复合管道，适合哪种生产工艺？

A2：优先选粘接复合工艺，灵活性强、适配异形结构，且设备投入低、小批量定制成本可控

Q3：如何通过生产工艺判断厂家产品质量？

A3：主要看3点：① 预处理是否规范（内壁喷砂粗糙度、除油除锈流程）；② 核心参数管控（如自蔓燃反应温度、离心熔铸转速）；③ 是否提供工艺检测报告（结合强度、陶瓷层厚度检测）。

Q4：陶瓷复合管道生产工艺是否有行业标准？

A4：有，需符合《耐磨陶瓷衬板》（JC/T 2001-2019），核心检测指标含陶瓷层厚度（3-15mm）、结合强度（≥15MPa，自蔓燃工艺）、耐磨失重（磨料磨损试验达标），采购时可要求厂家提供合规检测报告。

Q5：老旧管道耐磨修复，适合哪种复合工艺？

A5：优先选粘接复合工艺，无需拆卸管道主体，常温施工、工期短，可快速恢复管道耐磨性能；若老旧管道工况恶劣（高温、高压），可采用冷喷涂工艺局部修复，提升耐用性。
