在矿山、电厂、冶金等行业的物料输送线上，管道长期承受煤粉、矿浆、砂石的高速冲刷，普通钢管往往几个月就被磨穿，停机更换不仅耽误工期，还大幅推高运维成本。碳化铬堆焊耐磨管道正是为解决这一痛点而生——它以普通无缝钢管为基体，内壁熔敷一层高铬碳化铬合金，既保留了钢管的韧性与可焊性，又赋予内壁抗磨能力。而决定其耐磨性能优劣的核心指标，正是堆焊层的硬度 ，那碳化铬堆焊耐磨管道硬度多少 ？

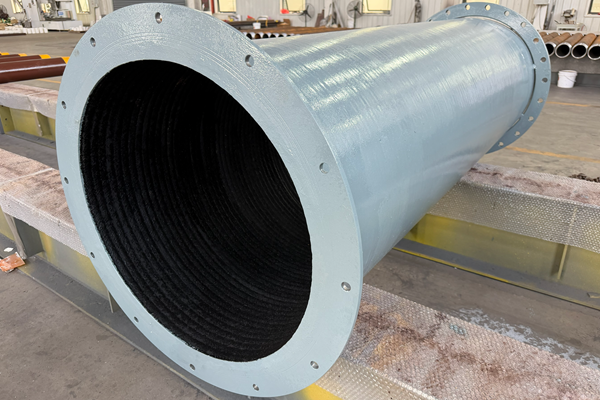

碳化铬堆焊耐磨管道的硬度高低，关键取决于堆焊层中的铬含量。合金层在凝固过程中会生成大量Cr7C3型碳化铬硬质相，这种碳化物的显微硬度高达 HV1400~1800，远超砂石中石英的 HV800~1200，是抵御切削磨损和冲刷磨损的主力。通常铬含量在 23%~28% 时，成品堆焊层整体硬度稳定在 HRC55~62；当铬含量提升至 25%~30% 甚至更高，配合 4%~7% 的碳含量，Cr7C3 碳化物体积分数可达50%以上，宏观硬度可攀升至HRC58~65，部分高铬配方的极限硬度甚至能接近HRC70。可以说，铬含量越高，碳化铬析出越充分，硬度也就越高，耐磨寿命相应越长。当然，硬度并非单一考量，过高的铬碳配比会使堆焊层脆性增加，需结合工况冲击程度合理选择。

综上所述，碳化铬堆焊耐磨管道的硬度通常在 HRC55~65 区间，高可达 HRC70左右，其本质是通过调控铬含量来控制 Cr7C3硬质相的数量与分布。选型时应根据物料粒度、流速和冲击工况，在硬度与韧性之间找到平衡点，才能让管道既耐磨又耐用，真正实现降本增效。
