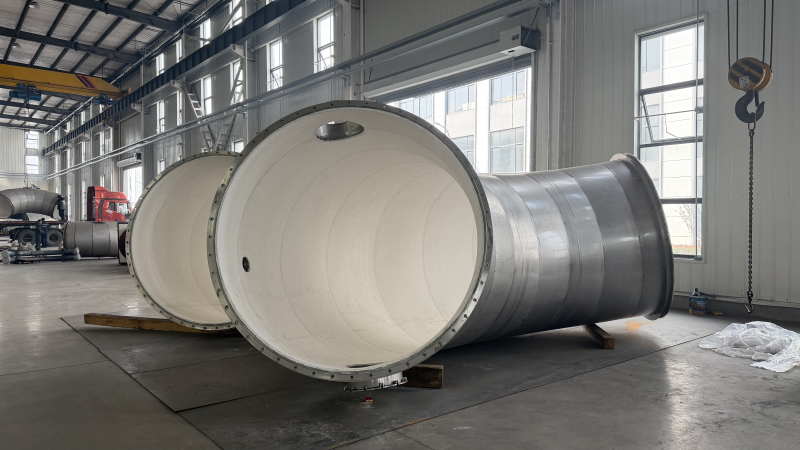

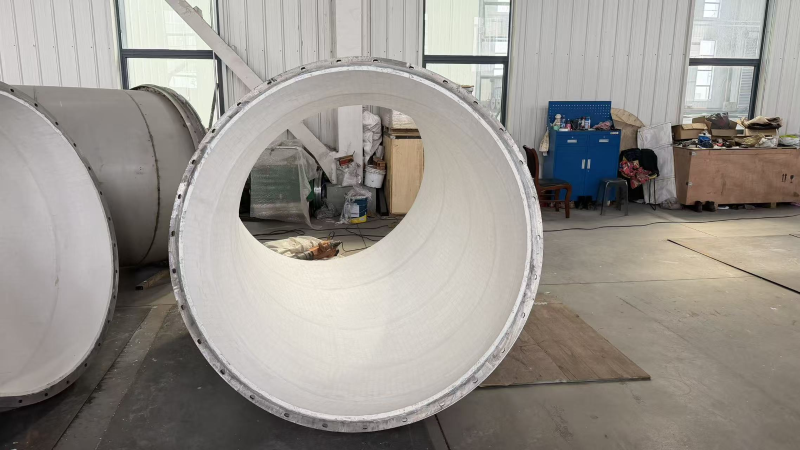

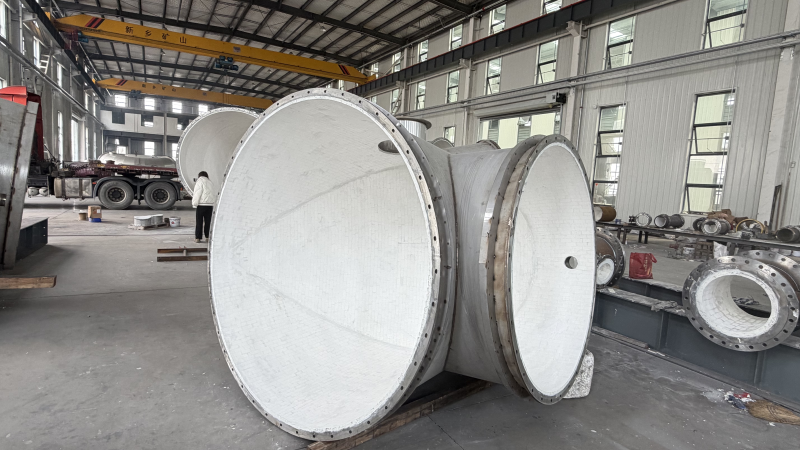

在电力、冶金、矿山、水泥等行业的物料输送体系里，贴片陶瓷耐磨管 凭借陶瓷的高耐磨特性与金属管道的高强度优势，成为抵御煤粉、矿浆、砂石等磨蚀性物料冲刷的关键设备。然而，采购和使用方始终忧心忡忡的一个问题便是：陶瓷片会不会脱落？一旦陶瓷片脱落，不仅耐磨防护功能丧失，裸露的金属管道会迅速磨损直至报废，脱落的陶瓷片还可能堵塞管道、损坏后续设备，进而引发生产线停机，造成难以预估的经济损失。本文将结合实际案例，深入剖析陶瓷片脱落的关键因素，分享 5种实用技术，并对不同固定方式的适用场景进行对比，助力行业从业者从根源上除去隐患。

    陶瓷片脱落并非偶然，三大核心因素是“元凶”

    贴片陶瓷耐磨管出现陶瓷片脱落现象，本质上是陶瓷片与金属管道基体之间的连接强度无法承受工况冲击、环境侵蚀等外部作用力。结合行业案例与技术分析，核心因素主要有以下三点，其中工艺不达标和固定方式单一的情况占比超过70%。

    胶黏剂质量欠佳，粘接根基不稳

    胶黏剂作为陶瓷片与金属管道连接的“桥梁”，是容易被忽视却又至关重要的环节。部分厂家为降低成本，用普通有机胶黏剂替代专用高温固化胶，这类劣质胶黏剂存在两大严重缺陷。

    其一，耐温性差。在物料输送过程中，若管道内温度超过150℃，胶层就会逐渐软化、老化，粘接强度大幅降低，长期使用后甚至会完全失效。其二，抗冲击性不足。面对高速物料的持续冲刷以及管道振动，胶层容易出现开裂、脱落现象，进而导致陶瓷片松动。此外，劣质胶黏剂的耐腐蚀性也较差，在输送含酸碱成分的物料时，胶层会被快速侵蚀，大大缩短使用寿命。据检测，使用劣质胶黏剂的贴片陶瓷耐磨管，陶瓷片脱落概率比使用专用胶黏剂的产品高出6倍以上。

    固定方式单一，抗冲击能力薄弱

    许多厂家为简化生产工艺，仅采用单一的粘接方式固定陶瓷片，未搭配其他加固措施，这是导致陶瓷片脱落的主要原因之一。单一粘接方式的受力点仅依赖胶层，当管道处于高流速、高冲击的工况时，如矿山矿浆输送、电厂煤粉输送等，胶层需要长期承受物料的冲击力，容易出现疲劳损伤。同时，陶瓷片与金属管道的热膨胀系数不同，在温度变化较大的场景中，两者收缩、膨胀幅度不一致，会产生热应力，而单一粘接方式无法有效释放这种应力，会导致胶层开裂、陶瓷片脱落。例如，某矿山采用单一粘接方式的贴片陶瓷耐磨管，在输送高浓度矿浆时，仅使用 3个月就出现大面积陶瓷片脱落，而采用“粘接 + 焊接”双重固定的同类产品，使用寿命可达3年以上。

    生产工艺不达标，细节处理不当

    工艺管控不到位会从源头上埋下陶瓷片脱落的隐患，主要体现在以下三个细节方面。

    一是管道基体预处理不充分。金属管道内壁若未经过喷砂除锈、除油处理，表面存在锈迹、油污，会导致胶黏剂无法充分附着，粘接强度大幅降低。二是陶瓷片粘贴工艺不规范。涂胶厚度不均、胶层存在气泡，或者粘贴后未充分压实，都会使陶瓷片与管道基体贴合不紧密，存在缝隙，物料容易渗入缝隙侵蚀胶层。三是固化工艺不达标。胶黏剂未在规定温度、时间内完成固化，或者在固化期间受到振动、碰撞，会导致胶层固化不充分，粘接强度不足。此外，陶瓷片本身的质量也会影响脱落概率，部分厂家用纯度不足、强度不达标的陶瓷片，在冲击作用下易碎裂，间接引发脱落。

    不同固定方式对比分析，按需选择更可靠

    贴片陶瓷耐磨管的固定方式主要有粘接、焊接、螺栓三种，不同固定方式在工艺、成本、抗冲击能力等方面存在差异，适用工况也不尽相同。采购和使用时需结合自身工况进行选择，避免因选型不当导致陶瓷片脱落。以下是对三种固定方式的详细对比，以便清晰适配不同场景需求。

    粘接固定方式

    工艺特点：采用专用高温胶将陶瓷片粘贴在管道内壁，无需进行焊接或螺栓固定，工艺简单、施工便捷，可进行现场施工，且成本较低，更换陶瓷片也较为方便。

    核心优势：安装灵活，能够适配各种异形管件，如弯头、三通、变径等，对管道基体的损伤较小。

    局限性：抗冲击能力较弱，耐温性有限（普通粘接耐温≤150℃，专用高温胶耐温≤350℃），长期处于高冲击、高温工况下，胶层易老化失效，导致陶瓷片脱落。

    适用工况：常温或中温、低冲击的气力/水力输送系统，如电厂除灰、化工行业的普通物料输送等，适合对成本较为敏感、工况相对温和的场景。

    焊接固定方式

    工艺特点：采用“粘接 + 焊接”双重固定方式，先粘贴陶瓷片，再通过螺柱焊接将陶瓷片与管道基体固定，焊点加装陶瓷盖帽进行保护。该工艺相对复杂，需要专用设备和人员操作，成本较高。

    核心优势：机械锁紧力强，抗冲击、耐高温性能优异，可在500℃以下高温环境长期稳定运行，陶瓷片连接牢固，不易脱落，使用寿命长。

    局限性：施工周期长，成本较高，对施工人员的技术要求较高，异形管件的焊接难度较大。

    适用工况：高温、高冲击的恶劣工况，如高炉喷煤、循环流化床锅炉、水泥窑尾烟道、矿山高浓度矿浆输送等，适合对管道稳定性和使用寿命要求较高的场景。
