在工业领域，不少新手常常分不清堆焊合金耐磨衬板、普通钢板以及陶瓷衬板，实际上这三者在本质和性能方面存在明显差异。我们先从核心概念出发，以通俗易懂的方式来理解堆焊合金耐磨衬板 的本质。

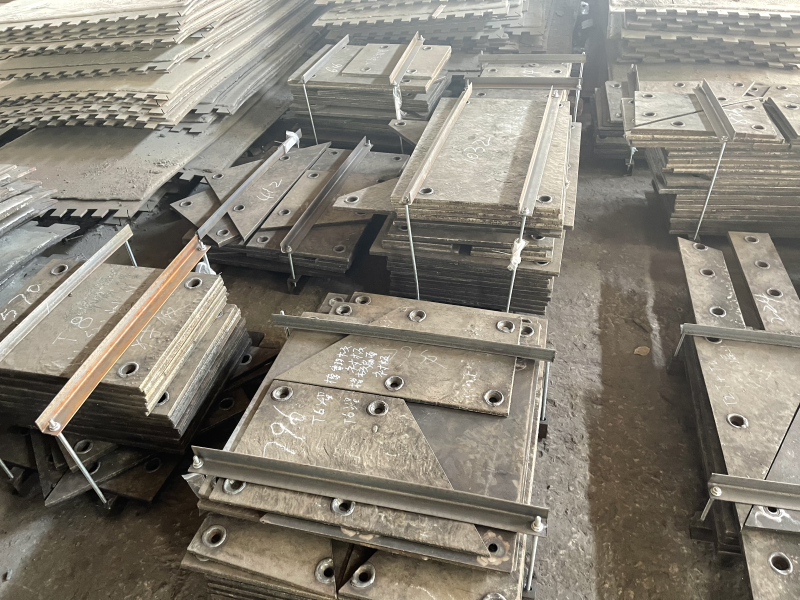

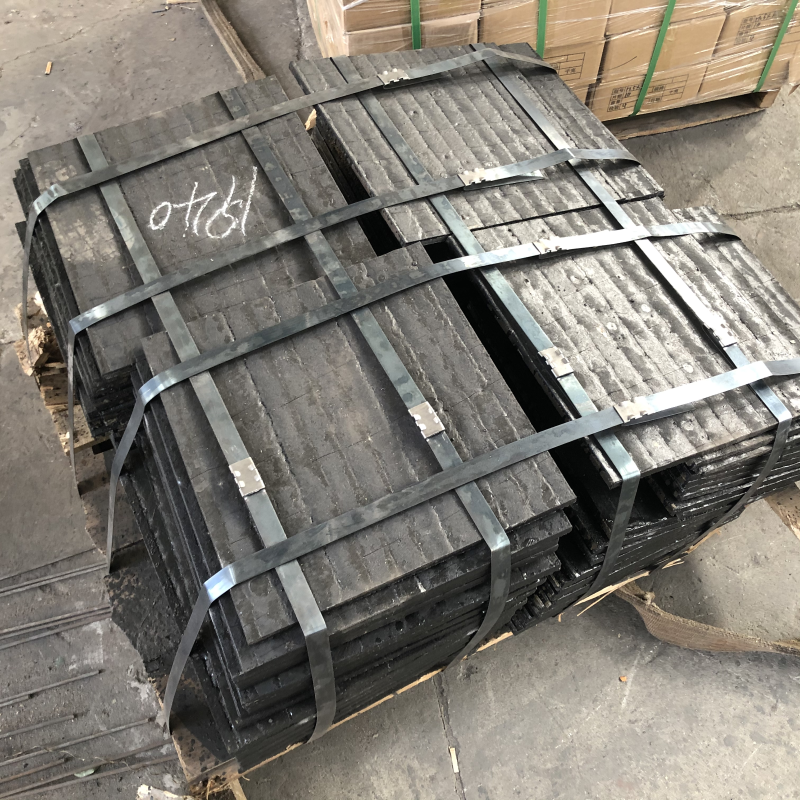

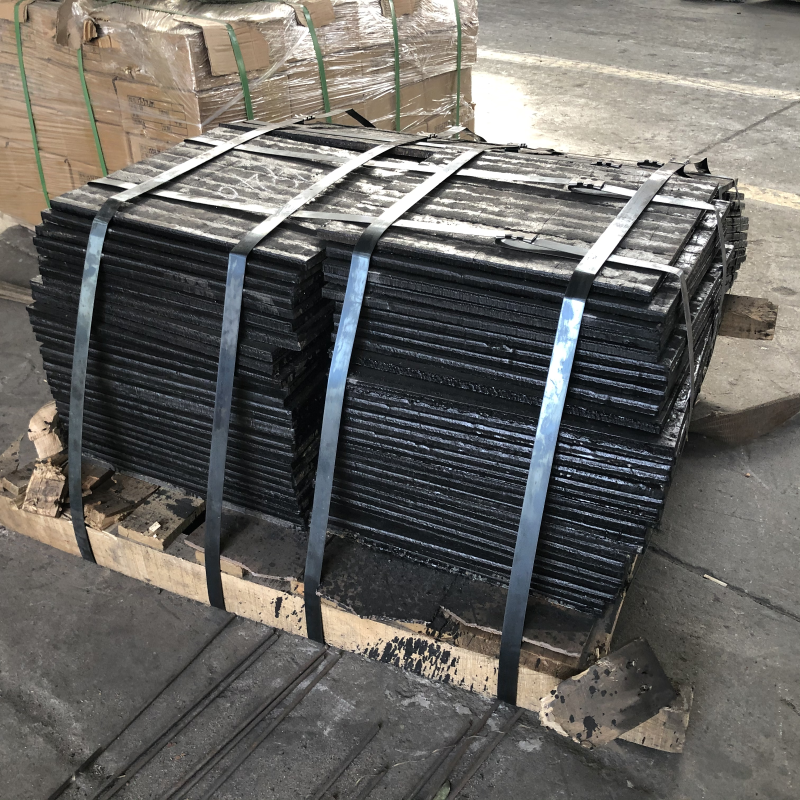

堆焊合金耐磨衬板，是借助堆焊工艺，在具备一定强度与韧性的普通钢板基体上，熔覆一层或多层具备超高硬度和耐磨性能的合金层，进而打造出兼具结构支撑能力与耐磨能力的复合板材。

打个比方，它就好比给普通钢板披上了一层“耐磨战衣”。其中，基体承担着提供结构支撑的重任，能够抵御设备运行过程中产生的冲击和变形；而堆焊上去的合金层则直接与磨损物料接触，将摩擦和冲刷隔绝在外。二者相互配合，既解决了普通钢板耐磨性不足的问题，又弥补了陶瓷衬板和整体铸造耐磨件的不足。与普通钢板相比，堆焊合金耐磨衬板的耐磨性能够提升数倍甚至数十倍；和陶瓷衬板相比，它不存在脆性大、容易脱落的问题，能够承受物料从高处落下的冲击；相较于整体淬火耐磨钢板，它只是在接触表面堆焊价格昂贵的耐磨合金，大大节省了材料成本，性价比更高。

了解了定义，我们再深入探究堆焊合金耐磨衬板的核心结构。它采用的是“基板 + 耐磨层”的复合结构，在部分复杂的工况下还会增加过渡层。每一层都有其各自的功能，它们相互协作，共同造就了堆焊合金耐磨衬板优异的综合性能。下面通过具体的数据来详细说明。

首先是基板，它堪称整个衬板的“根基”，主要作用是提供足够的强度、韧性以及支撑力，吸收物料冲击产生的载荷，防止衬板整体出现变形或者断裂的情况。基板一般会选用韧性良好、强度适中的低碳钢或者低合金钢，像常见的 Q235、Q345、16Mn 等材质。这些材质的优势在于延展性好，伸长率能够达到 22%以上，可以有效地缓冲物料的冲击力，避免耐磨层因为受到冲击而碎裂脱落。基板的厚度会根据不同的工况需求来确定，常规厚度在 3 - 12mm 之间。其中，轻度磨损的工况适合选用 3 - 5mm 的基板；中度磨损的工况则选用 6 - 8mm 的基板；重度磨损的工况，例如球磨机、破碎机的内壁，就需要选用 9 - 12mm 的基板，这样才能确保衬板能够长期承受设备运行过程中产生的载荷。

其次是耐磨层，它是堆焊合金耐磨衬板的“核心功能担当”，直接决定了衬板的耐磨性能，也是它与普通钢板区分开来的关键所在。耐磨层通过堆焊工艺，把高硬度的合金焊丝，像高铬铸铁、碳化铬、马氏体合金钢等，熔覆在基板的表面，从而形成致密的耐磨合金层。它的核心参数十分突出：宏观硬度能够达到 HRC55 - 65 +，部分定制产品甚至可以达到 HRC65 以上；在金相组织中，Cr7C3 碳化物的体积分数达到 45%以上，可以达到 60%，这种碳化物的硬度为 HV1400 - 1800，比沙石中石英的硬度（HV800 - 1200）还要高，能够有效地抵御物料的摩擦和冲刷。耐磨层的厚度可以根据磨损的严重程度进行定制，常规厚度是 3 - 10mm，重度磨损的工况可以定制 10 - 20mm 的厚度，而且厚度均匀性误差不超过 ±0.5mm，以此来保证耐磨性能的稳定性。

在部分复杂的工况下，例如高温、高冲击的环境，会在基板和耐磨层之间增加一层过渡层。过渡层的成分介于基板和耐磨层之间，厚度通常为 1 - 2mm。它的主要作用是优化基板和耐磨层之间的结合性能，减少因为材质差异而产生的热应力，避免耐磨层出现裂纹、脱落等问题。过渡层采用专用的合金焊丝进行堆焊，能够有效地缓解堆焊过程中产生的热应力，让基板和耐磨层结合得更加紧密，结合强度可以达到 80MPa 以上，确保衬板在长期使用过程中不会出现分层的现象。
